使用着色器绘制图案

What is UV#

在创建着色器时，我们需要绘制特定的图案，如星星、圆圈、光透镜、波浪等。虽然可以使用纹理，但绘制形状可以让我们有更多的控制权;我们可以对形状参数进行动画处理，并且没有要加载的纹理。需要在fragment shader中用到uv坐标。

什么是uv坐标？

UV坐标是用来将2D纹理贴图到3D模型表面的坐标系。这里的U和V代表的是2D空间的两个轴，类似于平面中的X和Y，但为了避免与3D空间中的X、Y、Z混淆，所以用U和V来命名。

在Threejs中UV坐标的范围是0到1，覆盖整个纹理图像。原点(0,0)在左下角，而(1,1)在右上角。uv坐标的count取决于material的分段数

如何将uv坐标发送到fragment shader？

fragment shader无法直接访问顶点数据，所以我们需要通过 vertex shader 创建vUv变量发送给 fragment shader。

1
varying vec2 vUv;
2

3
void main() {
4
    gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
5

6
    vUv = uv;
7
}
8

9
// fragment.glsl
10
varying vec2 vUv;
11

12
void main()
13
{
14
    // use vUv
15
    gl_FragColor = vec4(vUv, 1.0, 1.0)
16
}

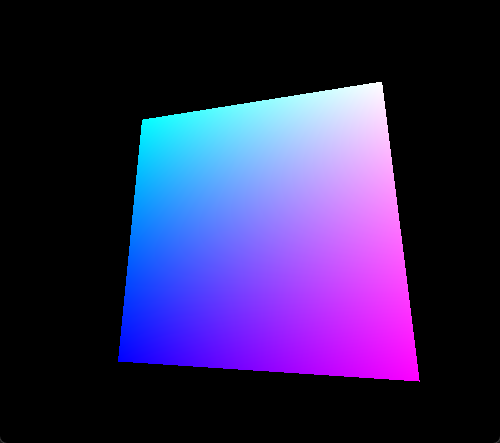

Pattern 1#

直接使用 uv 坐标，原点的颜色为(0.0, 0.0, 1.0, 1.0)到右上角(1.0, 1.0, 1.0, 1.0)的渐变

1
varying vec2 vUv;
2

3
void main() {
4
    gl_FragColor = vec4(vUv, 1.0, 1.0);
5
}

Pattern 2#

同样的使用 uv 坐标，但b设置为0.0，为(0.0, 0.0, 0.0, 1.0)到右上角(1.0, 1.0, 0.0, 1.0)的渐变

1
void main() {
2
    gl_FragColor = vec4(vUv, 0.0, 1.0);
3
}

Pattern 3#

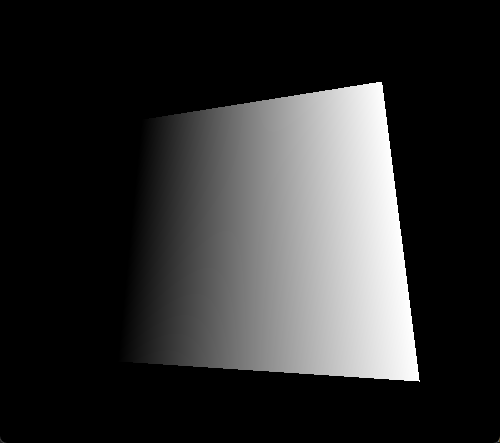

只使用 uv 坐标的x值，得到一个在x轴上的黑白渐变。颜色在x轴上y轴上每个点都是(0.0, 0.0, 0.0, 1.0)到(1.0, 1.0, 1.0, 1.0)变化

1
varying vec2 vUv;
2

3
void main()
4
{
5
    float strength = vUv.x;
6
    gl_FragColor = vec4(vec3(strength), 1.0);
7
}

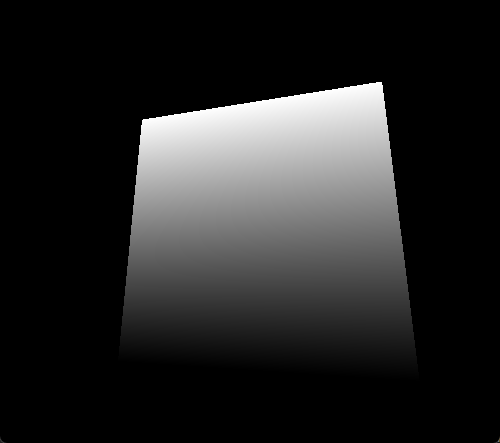

Pattern 4#

和 pattern 3 完全相同，不过应用在y轴上。

1
varying vec2 vUv;
2

3
void main()
4
{
5
    float strength = vUv.y;
6
    gl_FragColor = vec4(vec3(strength), 1.0);
7
}

Pattern 5 (1.0 - …)#

将 pattern 4 的值通过 1.0 - ...反转。(1.0, 1.0, 1.0, 1.0) 到(0.0, 0.0, 0.0, 1.0)变化

1
varying vec2 vUv;
2

3
void main()
4
{
5

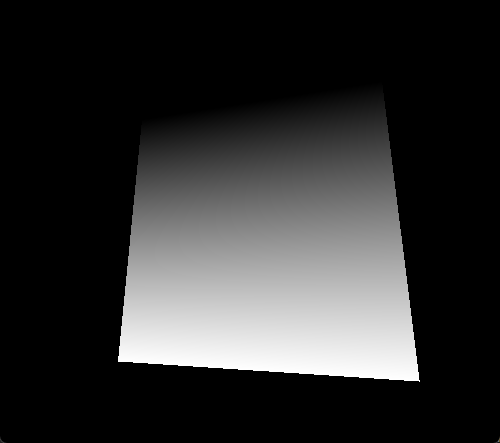

    float strength = 1.0 - vUv.y;
6
    gl_FragColor = vec4(vec3(strength), 1.0);
7
}

Pattern 6#

将 uv.y 乘以 10，gl_FragColor将很快的到达(1.0, 1.0, 1.0, 1.0)，后面大于1.0也显示白色

1
varying vec2 vUv;
2

3
void main()
4
{
5
    float strength = vUv.x;
6
    gl_FragColor = vec4(vec3(strength), 1.0);
7
}

Pattern 7 mod(…)#

通过取模运算 mod(...)，重复某一段的变化。

将y的值乘以10.0，模1.0，分为10段，每段都是(0.0, 0.0, 0.0, 1.0)到(1.0, 1.0, 1.0, 1.0)变化。如果模0.5，最大值为0.5，结果就是(0.0, 0.0, 0.0, 1.0)到(0.5, 0.5, 0.5, 1.0)

1
varying vec2 vUv;
2

3
void main()
4
{
5
    float strength = mod(vUv.y * 10.0, 1.0);
6
    gl_FragColor = vec4(vec3(strength), 1.0);
7
}

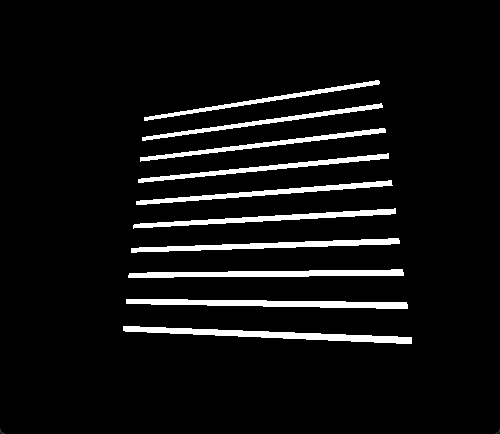

Pattern 8 step(…)#

在 pattern 7 的基础上实现斑马条纹，如果颜色在0.5以下，设为0.0；在0.5以上，设置1.0。

可以通过if()判断实现，但是会影响性能。

1
varying vec2 vUv;
2

3
void main()
4
{
5
    float strength = mod(vUv.y * 10.0, 1.0);
6
    if(strength < 0.5) {
7
        strength = 0.0;
8
    } else {
9
        strength = 1.0;
10
    }
11
    // or
12
    strength = strength < 0.5 ? 0.0 : 1.0; // 三元运算符
13
    gl_FragColor = vec4(vec3(strength), 1.0);
14
}

glsl 提供了step(edge, x)函数。

参数：edge 是阈值，x 是输入值。
返回值：若 x >= edge 返回 1.0，否则返回 0.0。

1
varying vec2 vUv;
2

3
void main()
4
{
5
    float strength = mod(vUv.y * 10.0, 1.0);
6

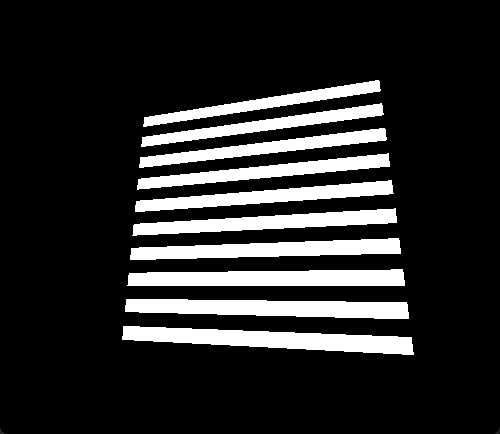

    strength = step(0.5, strength); // 超过阈值0.5，返回1.0，否则返回0.0
7
    gl_FragColor = vec4(vec3(strength), 1.0);
8
}

Pattern 9#

通过调整 step()的阈值，更改条纹的粗细。

1
float strength = mod(vUv.y * 10.0, 1.0);
2
strength = step(0.8, strength);

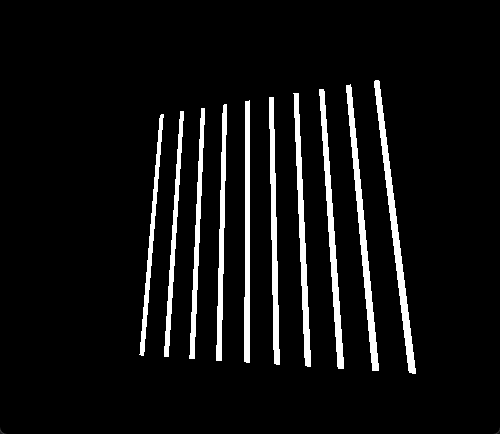

Pattern 10#

将 pattern 9 中修改vUv.x，在x轴上分段(竖条纹)

1
float strength = step(0.8, mod(vUv.x * 10.0, 1.0));

Pattern 11 +#

将 pattern 9 和 pattern 10 的图案叠加，可以使用+取并集

1
float strength = step(0.8, mod(vUv.x * 10.0, 1.0));
2
strength += step(0.8, mod(vUv.y * 10.0, 1.0));

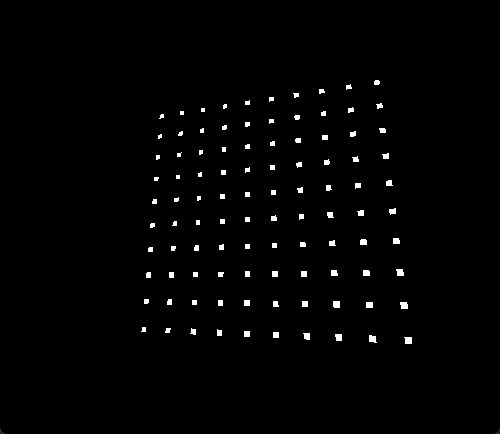

Pattern 12 *#

将 pattern 9 和 pattern 10 的图案取相交处，可以使用*取交集

1
float strength = step(0.8, mod(vUv.x * 10.0, 1.0));
2
strength *= step(0.8, mod(vUv.y * 10.0, 1.0)); // 只能看到交点处

Pattern 13#

在 pattern 12 上，将x轴上的分段阈值缩小，x轴方向上条纹更粗。然后取交集。

1
float strength = step(0.4, mod(vUv.x * 10.0, 1.0));
2
strength *= step(0.8, mod(vUv.y * 10.0, 1.0));

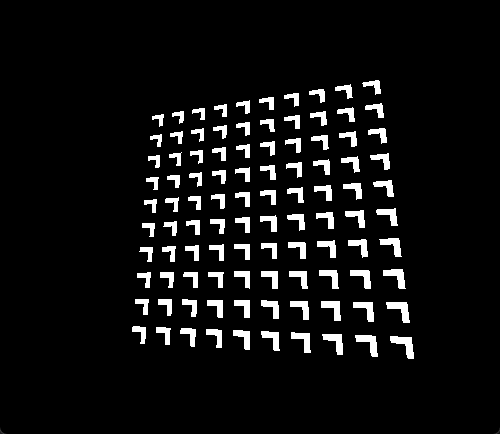

Pattern 14#

将 pattern 13 的图案分别按照水平方向(barX)和竖直方向(barY)实现，然后再取并集。

1
float barX = step(0.4, mod(vUv.x * 10.0, 1.0));
2
barX *= step(0.8, mod(vUv.y * 10.0, 1.0));
3
float barY = step(0.4, mod(vUv.y * 10.0, 1.0));
4
barY *= step(0.8, mod(vUv.x * 10.0, 1.0));
5
float strength = barX + barY;

Pattern 15#

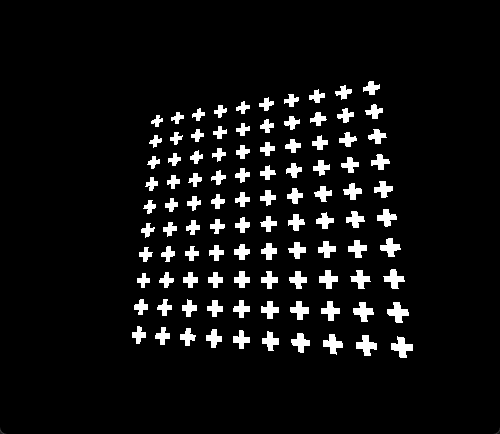

基于 pattern 14 将 barX 和 barY 分别沿各自的方向偏移0.2，得到 + 图案

1
float barX = step(0.4, mod(vUv.x * 10.0, 1.0));
2
barX *= step(0.8, mod(vUv.y * 10.0 + 0.2, 1.0));
3
float barY = step(0.4, mod(vUv.y * 10.0, 1.0));
4
barY *= step(0.8, mod(vUv.x * 10.0 + 0.2, 1.0));
5
float strength = barX + barY;

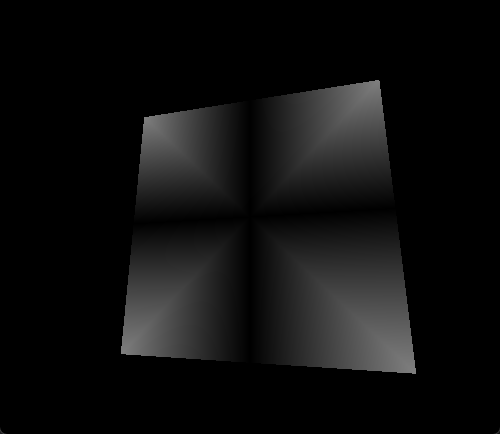

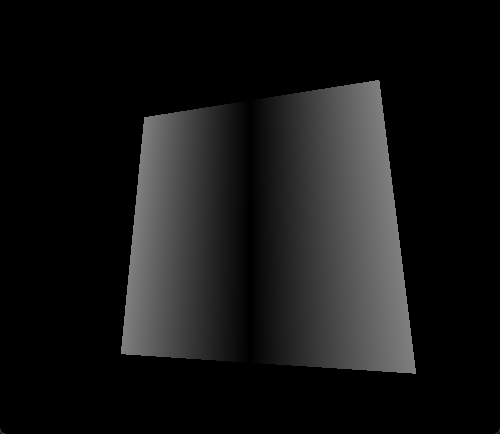

Pattern 16 abs()#

绘制x轴方向，0.5到0.0到0.5的渐变。abs()取绝对值

1
float strength = abs(vUv.x - 0.5);

Pattern 17 min()#

在水平方向和竖直方向取图案的最小值min()

1
float strength = min(abs(vUv.x - 0.5), abs(vUv.y - 0.5));

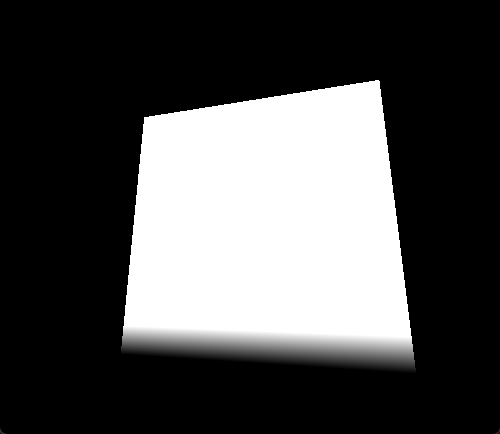

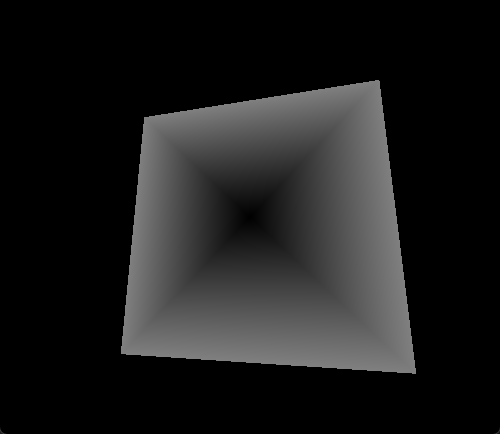

Pattern 18 max()#

在水平方向和竖直方向取最大值max()

1
float strength = max(abs(vUv.x - 0.5), abs(vUv.y - 0.5));

Pattern 19#

基于 pattern 18 ，使用 step()分段显示，实现矩形环。

1
float strength = max(abs(vUv.x - 0.5), abs(vUv.y - 0.5));
2
strength = step(0.2, strength);

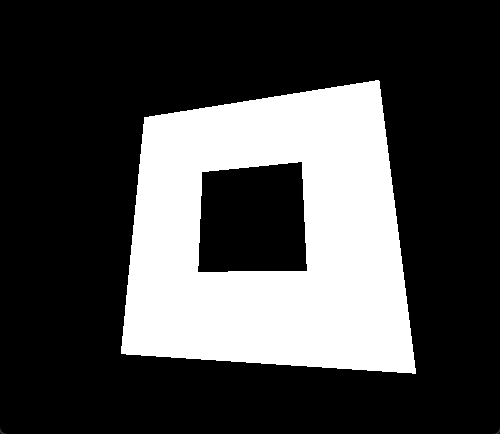

Pattern 20#

基于 pattern 19，通过取反(1.0 - ...)操作实现矩形square2，再与square1相乘取交集，构成更细的矩形环。

1

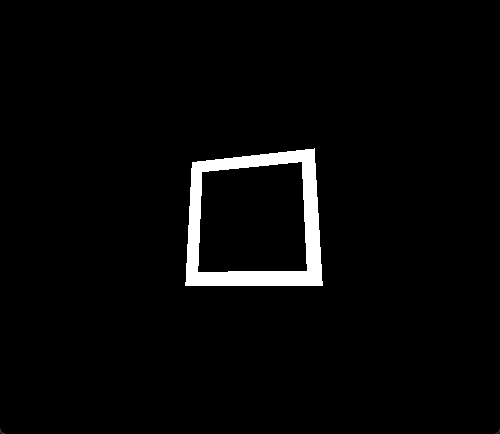

float square1 = step(0.2, max(abs(vUv.x - 0.5), abs(vUv.y - 0.5)));
2
float square2 = 1.0 - step(0.25, max(abs(vUv.x - 0.5), abs(vUv.y - 0.5)));
3
float strength = square1 * square2;

Pattern 21 floor()#

水平方向的渐变条纹，floor()向下取整，分成x段就乘x除x。

1

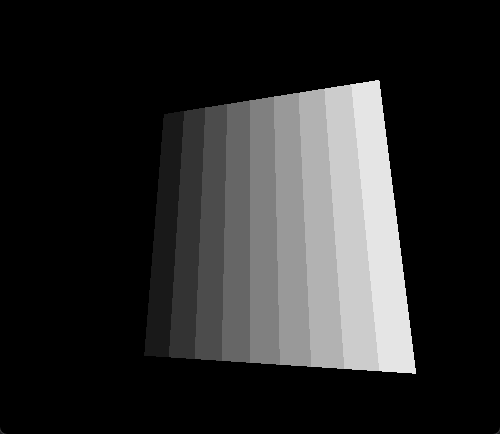

float strength = floor(vUv.x * 10.0) / 10.0;

Pattern 22#

基于 pattern 21, 将水平方向和竖直方向取交集得到，对角线渐变的条纹

1

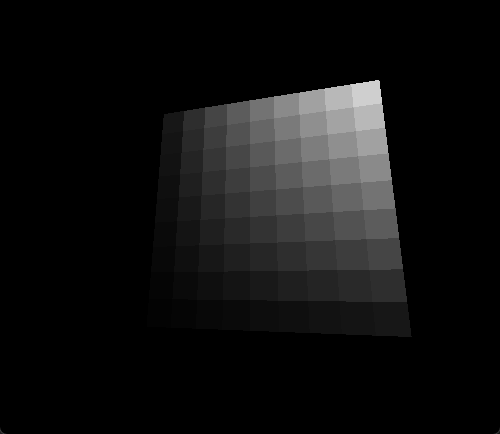

float strength = floor(vUv.x * 10.0) / 10.0;
2
strength *= floor(vUv.y * 10.0) / 10.0;

Pattern 23 random()#

目的是每个 uv 坐标的颜色都取随机数。但是 glsl 中没有内置的随机数方法，只能通过自定义函数得到一个看起来随机的[0, 1]的数。下面的方法通过接收 vec2返回一个相对随机的值。

1
float random(vec2 st) {
2
    return fract(sin(dot(st.xy, vec2(12.9898, 78.233))) * 43758.5453123);
3
}

在main()中使用，形成雪花屏。因为random()是固定的，每次渲染都是相同的图案。

1
float strength = random(vUv);

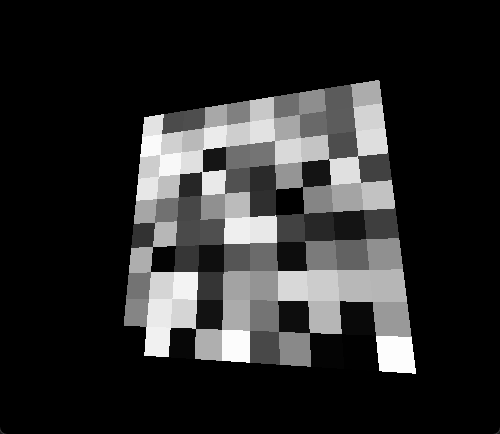

Pattern 24#

基于 pattern 22 和 23，每个区域的坐标都取随机值。

1
vec2 gridUv = vec2(floor(vUv.x * 10.0) / 10.0, floor(vUv.y * 10.0) / 10.0);
2
float strength = random(gridUv);

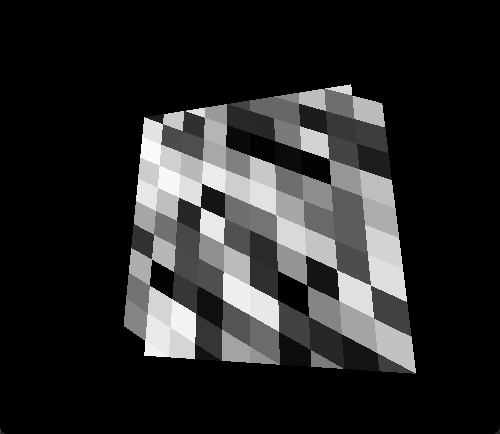

Pattern 25#

基于 Pattern 24, 给竖直方向设置x偏移

1
vec2 gridUv = vec2(floor(vUv.x * 10.0) / 10.0, floor(vUv.y * 10.0 + vUv.x * 5.0) / 10.0);
2
float strength = random(gridUv);

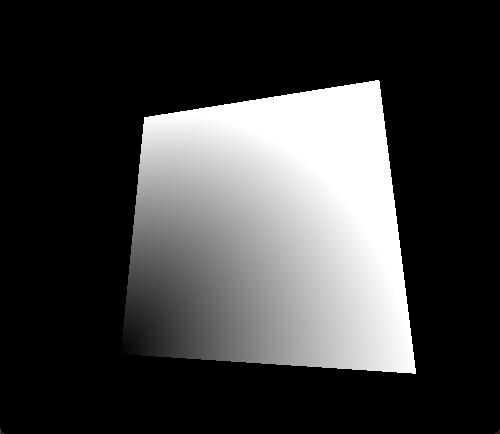

Pattern 26 length()#

根据uv坐标上该点的模长。原点的值 0.0 到右上角的 √2

\left\|{\vec {a}}\right\|={\sqrt {x^{2}+y^{2}}}

1
float strength = length(vUv);

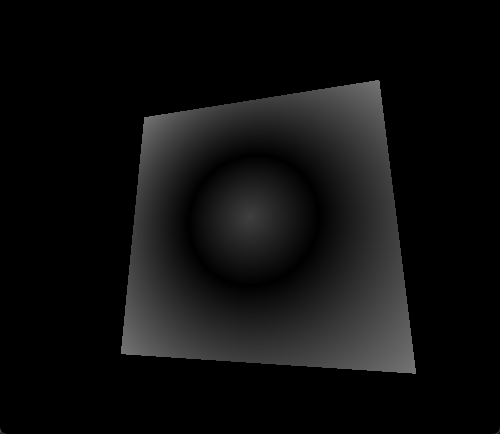

Pattern 27 distance()#

计算uv坐标中各点，到(0.5, 0.5)的距离，从(0.5,0.5)的 0.0 到顶点的 √0.5

\left\|{\vec {a}}\right\|={\sqrt {\left(x-0.5\right)^{2}+\left(y-0.5\right)^{2}}}

1
float strength = distance(vUv, vec2(0.5));

等价于向量减去0.5的模长。

1
float strength = length(vUv - 0.5);

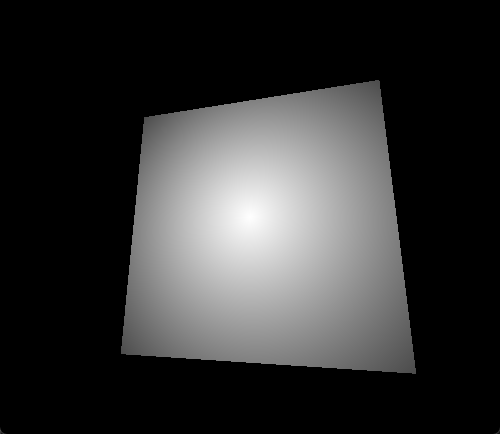

Pattern 28#

基于 pattern 27 取反

1
float strength = 1.0 - distance(vUv, vec2(0.5));

Pattern 29#

基于 pattern 27，坐标距离(0.5, 0.5)越近，strength的值越大。可以做星星效果，更改分子的值。但是平面的边缘不等于0，可能在特定的角度可以看到平面

1
float strength = 0.015 / distance(vUv, vec2(0.5)) + 0.1;

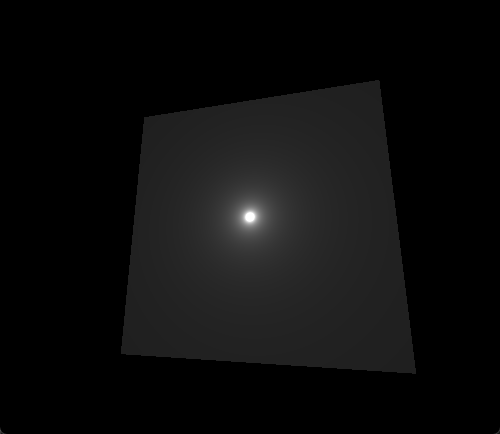

Pattern 30#

在 pattern 29 上，变换vu坐标

1

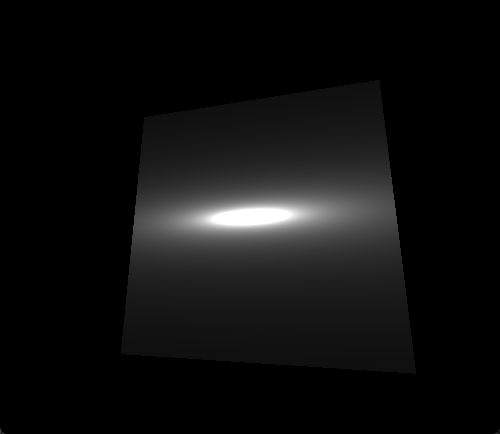

vec2 lightUv = vec2(vUv.x * 0.1 + 0.45, vUv.y * 0.5 + 0.25);
2
float strength = 0.015 / distance(lightUv, vec2(0.5));

Pattern 31#

将 pattern 30 的水平方向和竖直方向取交集，构成十字

1

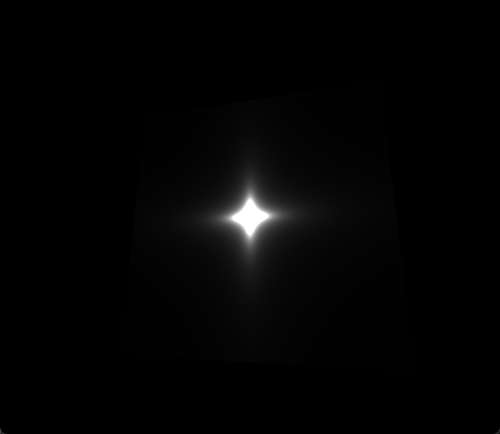

vec2 lightUvX = vec2(vUv.x * 0.1 + 0.45, vUv.y * 0.5 + 0.25);
2
float lightX = 0.015 / distance(lightUvX, vec2(0.5));
3
vec2 lightUvY = vec2(vUv.y * 0.1 + 0.45, vUv.x * 0.5 + 0.25);
4
float lightY = 0.015 / distance(lightUvY, vec2(0.5));
5
float strength = lightX * lightY;

Pattern 32 rotate()#

将 pattern 31 旋转。

glsl 中没有内置旋转的函数，通过自定义rotate()实现

参数： uv：uv坐标，rotation：旋转角度，mid：旋转中心点

1
#define PI 3.1415926535897932384626433832795
2

3
vec2 rotate(vec2 uv, float rotation, vec2 mid) {
4
    return vec2(
5
        cos(rotation) * (uv.x - mid.x) + sin(rotation) * (uv.y - mid.y) + mid.x,
6
        cos(rotation) * (uv.y - mid.y) - sin(rotation) * (uv.x - mid.x) + mid.y
7
    );
8
}

main()旋转45°

1
vec2 rotatedUv = rotate(vUv, PI * 0.25, vec2(0.5));
2
vec2 lightUvX = vec2(rotatedUv.x * 0.1 + 0.45, rotatedUv.y * 0.5 + 0.25);
3
float lightX = 0.015 / distance(lightUvX, vec2(0.5));
4
vec2 lightUvY = vec2(rotatedUv.y * 0.1 + 0.45, rotatedUv.x * 0.5 + 0.25);
5
float lightY = 0.015 / distance(lightUvY, vec2(0.5));
6
float strength = lightX * lightY;

Pattern 33#

基于 pattern 27，取阈值，可以得到圆形

1
float strength = step(0.25, distance(vUv, vec2(0.5)));

pattern 34#

基于 pattern 27 取绝对值

1
float strength = abs(distance(vUv, vec2(0.5)) - 0.25);

Pattern 35#

pattern 33 与 pattern 34 结合，得到圆环

1
float strength = step(0.01, abs(distance(vUv, vec2(0.5)) - 0.25));

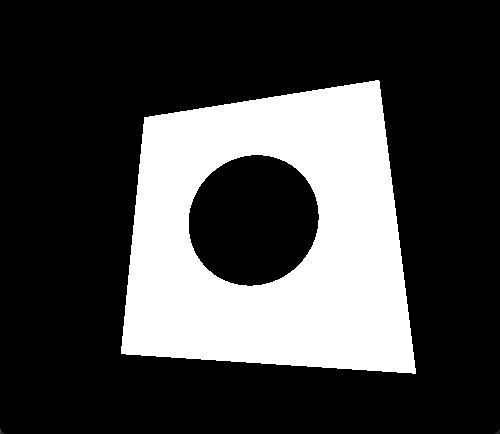

Pattern 36#

pattern 35 取反

1
float strength = 1.0 - step(0.01, abs(distance(vUv, vec2(0.5)) - 0.25));

Pattern 37#

将 pattern 36 的圆环，设置竖直方向的变化

1
vec2 wavedUv = vec2(vUv.x, vUv.y + sin(vUv.x * 30.0) * 0.1);
2
float strength = 1.0 - step(0.01, abs(distance(wavedUv, vec2(0.5)) - 0.25));

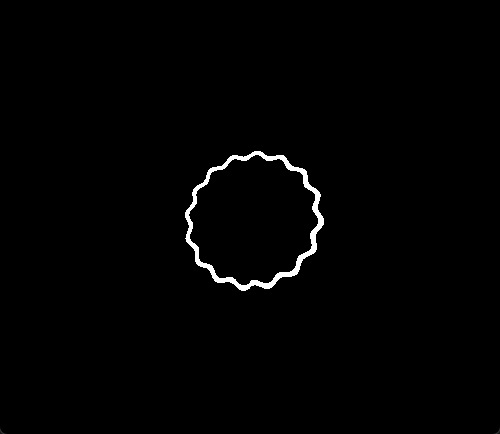

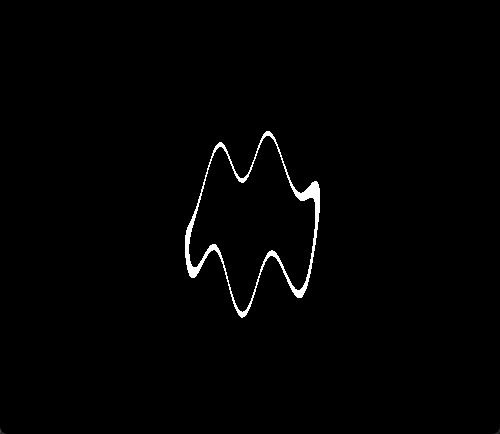

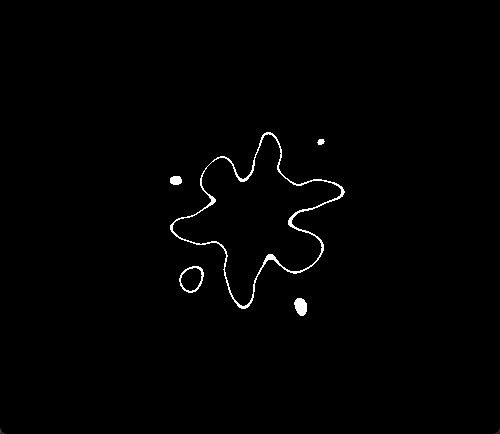

Pattern 38#

将 pattern 37 同样设置水平和竖直的变化

1
vec2 wavedUv = vec2(vUv.x + sin(vUv.y * 30.0) * 0.1, vUv.y + sin(vUv.x * 30.0) * 0.1);
2
float strength = 1.0 - step(0.01, abs(distance(wavedUv, vec2(0.5)) - 0.25));

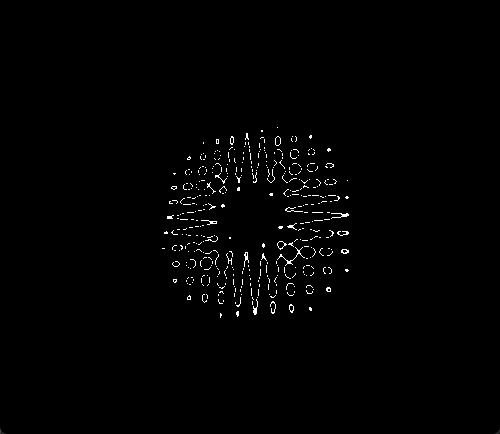

Pattern 40#

将 pattern 38 的变化周期增大。

1
vec2 wavedUv = vec2(vUv.x + sin(vUv.y * 100.0) * 0.1, vUv.y + sin(vUv.x * 100.0) * 0.1);
2
float strength = 1.0 - step(0.01, abs(distance(wavedUv, vec2(0.5)) - 0.25));

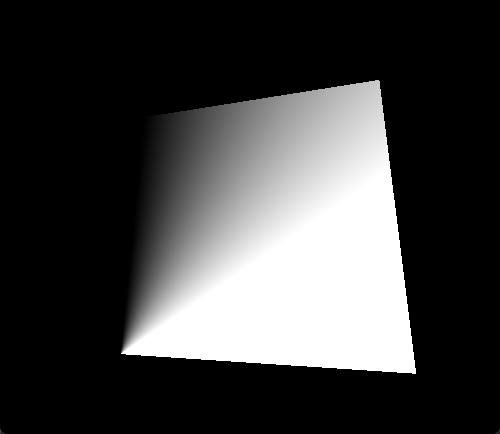

Pattern 41#

uv坐标取反正切atan(),f(x)=tan^(-1)(x)的取值范围是[-π, π]，uv坐标没有负值取值为[0, π]

1
float angle = atan(vUv.x, vUv.y);
2
float strength = angle;

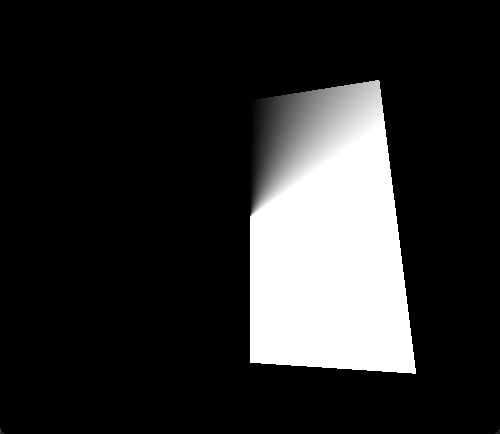

Pattern 42#

pattern 41 的uv坐标置于中心 -0.5

1
float angle = atan(vUv.x - 0.5, vUv.y - 0.5 );
2
float strength = angle;

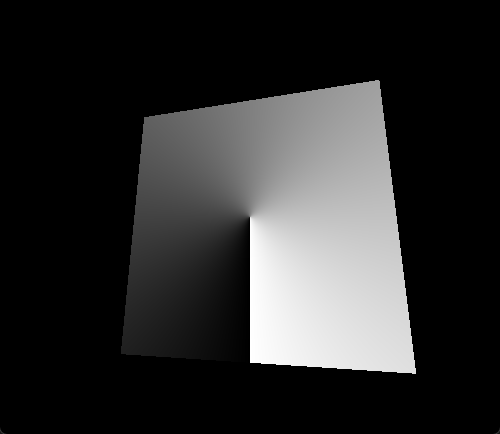

Pattern 43#

由(0.5, 0.5)开始的角度渐变纹理

1
float angle = atan(vUv.x - 0.5, vUv.y - 0.5);
2
angle /= PI * 2.0; // 映射到 [0, 1]
3
angle += 0.5;
4
float strength = angle;

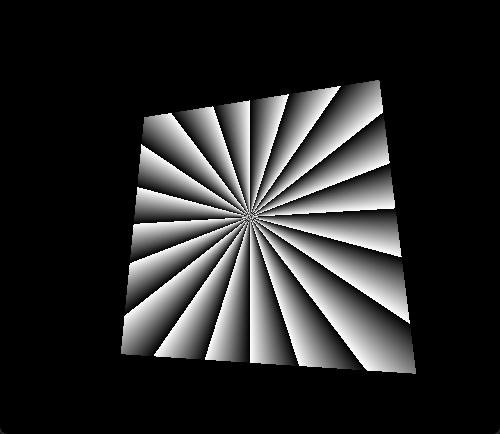

Pattern 44#

pattern 43 取模分段

1
float angle = atan(vUv.x - 0.5, vUv.y - 0.5);
2
angle /= PI * 2.0;
3
angle += 0.5;
4
angle *= 20.0;
5
angle = mod(angle, 1.0);
6
float strength = angle;

Pattern 45#

pattern 40 和 Pattern 43 组合

1
float angle = atan(vUv.x - 0.5, vUv.y - 0.5);
2
angle /= PI * 2.0;
3
angle += 0.5;
4
float sinusoid = sin(angle * 100.0);
5
float radius = 0.25 + sinusoid * 0.01;
6
// 计算到中心点(0.5, 0.5)的距离，sqrt((x-0.5)^2 + (y-0.5)^2)
7
float strength = 1.0 - step(0.01, abs(distance(vUv, vec2(0.5)) - radius));

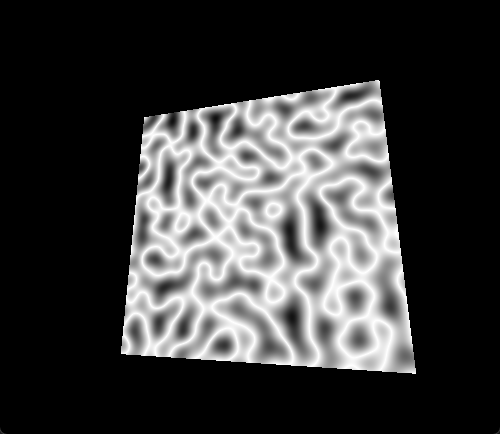

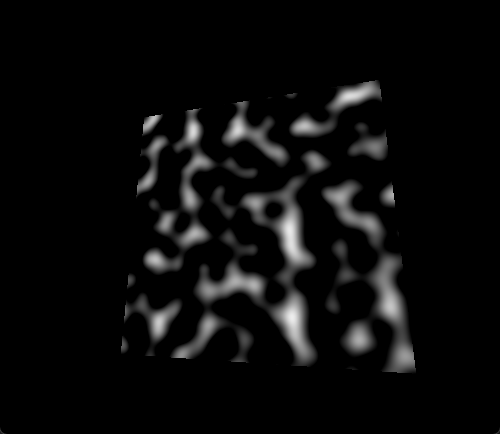

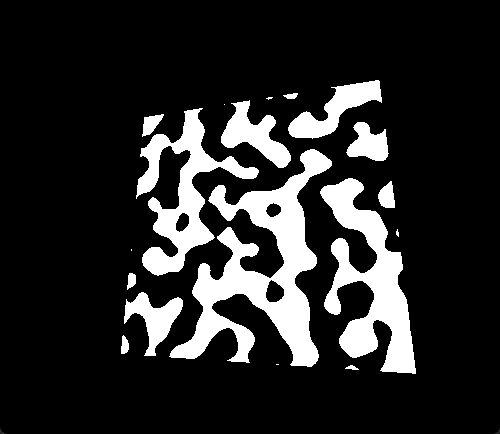

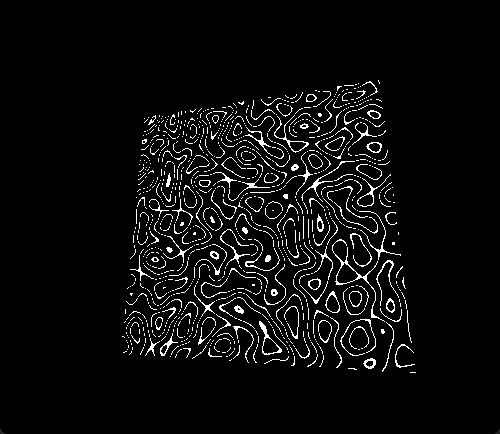

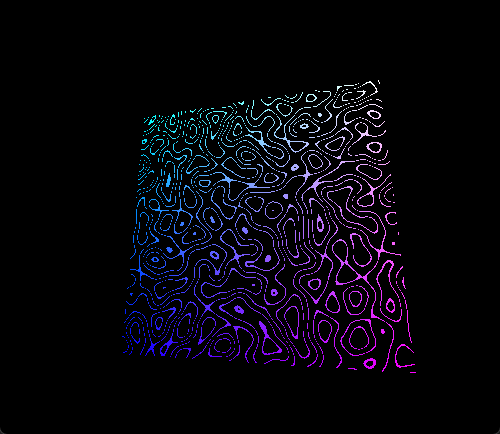

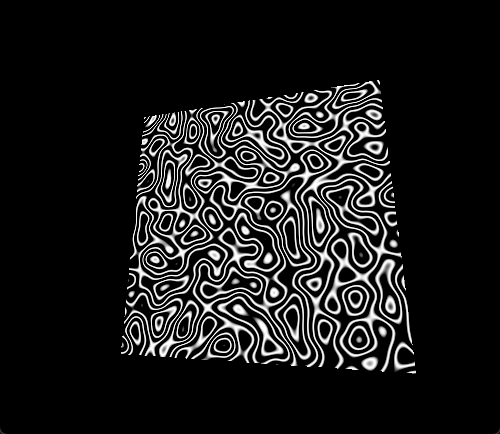

Pattern 46 perlin noise#

perlin noise是自然噪声生成算法，具有在函数上的连续性，并可在多次调用时给出一致的数值。用来生成噪声图样，生成随机性、云朵，水面的倒影等等。perlin noise

下面是其中一种算法， Classic Perlin 2D Noise

1
//  Classic Perlin 2D Noise
2
//  by Stefan Gustavson (https://github.com/stegu/webgl-noise)
3
//
4
vec2 fade(vec2 t) {
5
    return t * t * t * (t * (t * 6.0 - 15.0) + 10.0);
6
}
7
vec4 permute(vec4 x) {
8
    return mod(((x * 34.0) + 1.0) * x, 289.0);
9
}
10
float cnoise(vec2 P) {
11
    vec4 Pi = floor(P.xyxy) + vec4(0.0, 0.0, 1.0, 1.0);
12
    vec4 Pf = fract(P.xyxy) - vec4(0.0, 0.0, 1.0, 1.0);
13
    Pi = mod(Pi, 289.0); // To avoid truncation effects in permutation
14
    vec4 ix = Pi.xzxz;
15
    vec4 iy = Pi.yyww;
16
    vec4 fx = Pf.xzxz;
17
    vec4 fy = Pf.yyww;
18
    vec4 i = permute(permute(ix) + iy);
19
    vec4 gx = 2.0 * fract(i * 0.0243902439) - 1.0; // 1/41 = 0.024...
20
    vec4 gy = abs(gx) - 0.5;
21
    vec4 tx = floor(gx + 0.5);
22
    gx = gx - tx;
23
    vec2 g00 = vec2(gx.x, gy.x);
24
    vec2 g10 = vec2(gx.y, gy.y);
25
    vec2 g01 = vec2(gx.z, gy.z);
26
    vec2 g11 = vec2(gx.w, gy.w);
27
    vec4 norm = 1.79284291400159 - 0.85373472095314 *
28
        vec4(dot(g00, g00), dot(g01, g01), dot(g10, g10), dot(g11, g11));
29
    g00 *= norm.x;
30
    g01 *= norm.y;
31
    g10 *= norm.z;
32
    g11 *= norm.w;
33
    float n00 = dot(g00, vec2(fx.x, fy.x));
34
    float n10 = dot(g10, vec2(fx.y, fy.y));
35
    float n01 = dot(g01, vec2(fx.z, fy.z));
36
    float n11 = dot(g11, vec2(fx.w, fy.w));
37
    vec2 fade_xy = fade(Pf.xy);
38
    vec2 n_x = mix(vec2(n00, n01), vec2(n10, n11), fade_xy.x);
39
    float n_xy = mix(n_x.x, n_x.y, fade_xy.y);
40
    return 2.3 * n_xy;
41
}

main()使用

1
float strength = cnoise(vUv * 10.0);

Pattern 47#

cnoise()返回的是正数和负数,step()取值

1
float strength = step(0.0, cnoise(vUv * 10.0));

Pattern 48#

ads()

1
float strength = 1.0 - abs(cnoise(vUv * 10.0));

pattern 49#

线条变化

1
float strength = sin(cnoise(vUv * 10.0) * 20.0);

pattern 50#

pattern 49 取 step()

1
float strength = step(0.9, sin(cnoise(vUv * 10.0) * 20.0));

Mix Color#

混合颜色，通过mix()混合颜色

1
float strength = step(0.9, sin(cnoise(vUv * 10.0) * 20.0));
2

3
vec3 blackColor = vec3(0.0); // black
4
vec3 uvColor = vec3(vUv, 1.0);
5
vec3 mixedColor = mix(blackColor, uvColor, strength); // 混合颜色
6
gl_FragColor = vec4(mixedColor, 1.0);

但是在 pattern 11 中，图案叠加时strength超过了1，混合是第三个值会超过1，颜色的值被计算到更大的范围，所以需要限制界限

1
float strength = step(0.8, mod(vUv.x * 10.0, 1.0));
2
strength += step(0.8, mod(vUv.y * 10.0, 1.0));
3

4
vec3 blackColor = vec3(0.0); // black
5
vec3 uvColor = vec3(vUv, 1.0);
6
vec3 mixedColor = mix(blackColor, uvColor, strength); // 混合颜色
7
gl_FragColor = vec4(mixedColor, 1.0);

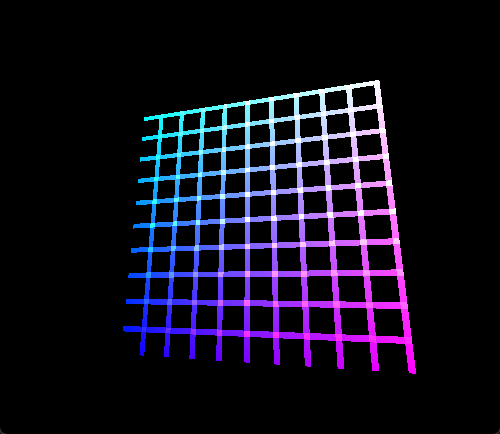

交点处颜色明显更亮，因为 strength > 1.0

1

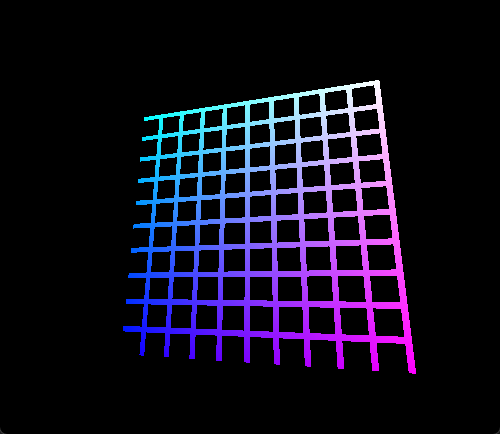

strength = clamp(strength, 0.0, 1.0); // 限制范围在0-1之间
